Spezielle Aggregatlösungen für Ihre CNC
Nicht jede Anwendung passt ins Standardschema. Hier finden Sie ATEMAG-Lösungen für spezielle Verbindungssysteme und Anwendungen, zum Beispiel für Lamello-Clamex-Verbindungen, Cabineo-Lochbohrungen, Unterflurbearbeitung und den Einsatz auf Robotern. Die sechs klassischen Aggregattypen – Winkel-, Tast-, Hobelwellen-, Bohr-, Säge- und Schleifaggregat – finden Sie unter Aggregate & Anwendungen.
Clamex-Verbinder bearbeiten

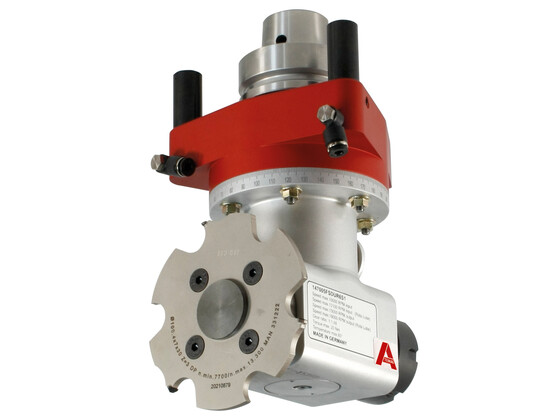

Clamex ist der Verbindungsbeschlag im Lamello P-System. Für die Profilnut positionieren Sie Ihre Standardaggregate MONO, DUO oder QUATTRO senkrecht zur Platte – der Clamex-Scheibenfräser lässt sich so an jeder Stelle der Platte einsetzen. Für eine schräge Nut eignet sich das MONO FIX (fixer Winkel) oder das VARIO-Aggregat (frei einstellbarer Winkel).
Bei Werkstücken mit Dickenschwankungen übernimmt der SOFT TOUCH PRO die Nutfräsung: Er tastet die Oberfläche ab und hält die Frästiefe konstant, in Kante und Fläche.
Jedes Aggregat erhalten Sie auf Wunsch direkt mit dem passenden Clamex-Fräswerkzeug im System: eine Lösung aus einer Hand.
(Technische Daten MONO/DUO/QUATTRO: bis 20 Nm, 2/fix bzw. mehr Werkzeugausgänge, 360° Position der Drehmomentstütze – Details je Variante bei Bedarf ergänzen.)
⇩ Flyer: Lösungen für Clamex-Verbinder (PDF) ⇩ Flyer: Lamelloverbinder mit CNC-Aggregaten (PDF)
Cabineo-Verbinder bearbeiten
Cabineo ist ein einteiliger Verbinder für Korpusverbindungen, der ausschliesslich über Flächenbearbeitung eingebracht wird – ohne zusätzliche Fräsung in der Kante. Das macht die Bearbeitung auf praktisch jeder CNC-Maschine möglich, auch auf einfachen 3-Achs- und Nesting-Maschinen.

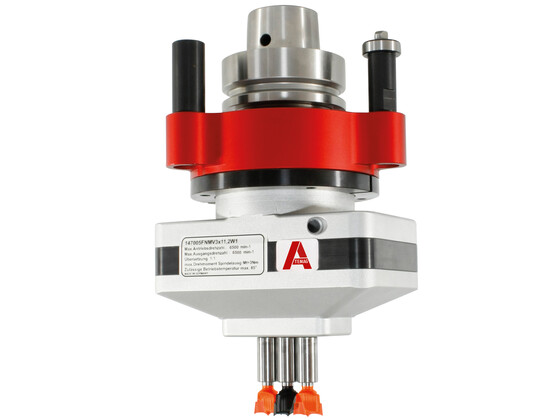

Das Bohraggregat VERTINEO ist speziell für die Cabineo-Verbindung entwickelt: Es bohrt alle drei Bohrungen in einem Arbeitsschritt, mit gleichbleibendem Achsabstand und wiederholgenauem Bohrbild – das erleichtert das Einbringen des Verbinders.

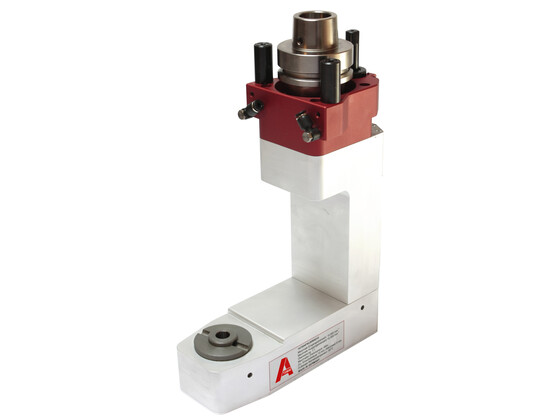

Unterflurbearbeitung mit dem SOTTO
Das SOTTO FUNCTION LINE arbeitet unterhalb der Werkstückauflage, ganz ohne die Platte umzuspannen. Es bohrt und fräst an Konsolenmaschinen direkt von unten:
- Fenster: Dichtungsnuten unterflur fräsen
- Türen: Unterflurbohrung, Standard und Topfband
- Möbel und Küchen: Topfbandbohrung oder -fräsung für Scharniere
Das SOTTO wird wie jedes ATEMAG-Aggregat exakt auf Ihre Maschine abgestimmt angebunden (Werkzeugaufnahme ER 25 oder Weldon, weitere auf Anfrage).
Eine 5-Achs-Maschine bewegt sich wie eine 4-Achs-Maschine, kann die Spindel aber zusätzlich schwenken. Damit sind Bearbeitungen in weiteren Dimensionen möglich, ohne das Werkstück umzuspannen. Aggregate wie beispielsweise das Winkelaggregat (frei einstellbarer Winkel) lassen sich so für Nuten, Bohrungen und Fräsungen in praktisch jeder Lage einsetzen.
Ob ein Aggregat zu Ihrer 5-Achs-Maschine passt, hängt von Spindel, Schnittstelle und vorhandenem Bauraum ab – wir prüfen das vor dem Kauf.
ATEMAG-Aggregate laufen genauso auf Robotersystemen wie auf CNC-Maschinen. Die Anbindung wird exakt auf die Anforderungen des jeweiligen Roboters abgestimmt, inklusive passender Drehmomentstütze. Realisierte Anbindungen gibt es unter anderem für Maschinen und Robotersysteme von BIESSE, HOMAG, SCM, Weinig, Reichenbacher, FOOKE und weiteren Herstellern.
Abgestimmt auf Roboter, Werkzeug und Drehmomentstütze – für BIESSE, HOMAG, SCM, Weinig, Reichenbacher, FOOKE u. a.
Passt das auf Ihre Maschine?
Ob Clamex-Nut, Cabineo-Bohrung, Unterflurbearbeitung oder Roboterzelle: Wir prüfen vor dem Kauf, ob die Lösung zu Ihrer Maschine passt, und übernehmen die gesamte Abwicklung inklusive Zoll.
